不銹鋼自吸式排污泵概述

ZW型自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸式渦流不堵塞排污泵機可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物。可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。性能范圍流量Q：8～800 m3/h 口徑DN：25～300mm 揚程H：15～80m 轉速N：2900～1450r/min 電機功率：1.5～55kw.
ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到************水平，具有廣闊的應用市場和發展前景 本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
不銹鋼自吸式排污泵適用范圍
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
1.環境溫度≦50℃，介質溫度≦80℃特殊要求可達200.℃
2.介質PH值鑄鐵材質為6-9，不銹鋼為2-13.
3.介質重度不超過1240千克/m3
4.自吸高度不能超過規定值4.5-5.5米，吸入管長度為≦10米。
5.通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
不銹鋼自吸式排污泵產品優點
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用******水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
不銹鋼自吸式排污泵技術參數
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-132KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

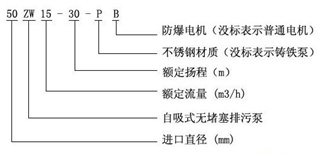

不銹鋼自吸式排污泵型號意義 不銹鋼自吸式排污泵性能參數

型  號	口徑(mm)		流量(m3/h)	揚程(m)	功率 (kw)	轉速 (r/min)	自吸時間 (min/5m)	效率 (%)	汽蝕余量 (m)	揚程(m) 使用范圍	重量 (kg)
	進口	出口
25ZW8-15	25	25	8	15	1.5	2900	3	45	2.0	10-15	100
25ZW8-30	25	25	8	30	3	2900	3	45	2.0	24-30	120
32ZW5-20	32	32	5	20	2.2	2900	3	45	2.5	15-20	100
32ZW10-20	32	32	10	20	2.2	2900	3	45	2.5	15-20	100
32ZW9-30	32	32	9	30	3	2900	3	48	2.5	24-30	120
40ZW10-20	40	40	10	30	2.2	2900	3	45	2.5	15-20	100
40ZW20-15	40	40	20	15	2.2	2900	3	45	2.5	10-18	100
40ZW15-30	40	40	15	30	3	2900	3	48	2.5	24-30	120
50ZW10-20	50	50	10	20	2.2	2900	3	45	2.5	15-20	100
50ZW20-12	50	50	20	12	2.2	2900	3	45	2.5	10-18	100
50ZW18-20	50	50	18	20	3	2900	3	45	2.5	18-22	120
50ZW15-30	50	50	15	30	3	2900	3	48	2.5	24-30	120
50ZW20-35	50	50	20	35	5.5	2900	3	48	2.5	25-35	150
50ZW25-30	50	50	25	30	5.5	2900	3	48	2.5	25-30	150
50ZW20-40	50	50	20	40	7.5	2900	3	48	2.5	32-40	200
50ZW20-50	50	50	20	50	11	2900	3	48	2.5	40-50	250
65ZW30-18	65	65	30	18	4	2900	3	45	2.5	13-18	160
65ZW30-18	65	65	30	18	4	1450	3	45	2.5	13-18	200
65ZW25-30	65	65	25	30	5.5	2900	3	50	3.0	25-30	200
65ZW25-40	65	65	25	40	7.5	2900	3	50	3.0	32-40	200
65ZW40-25	65	65	40	25	7.5	2900	3	50	3.0	20-25	200
65ZW50-30	65	65	50	30	7.5	2900	3	50	3.0	25-30	200
65ZW65-25	65	65	65	25	7.5	2900	3	52	3.0	20-25	200
65ZW25-50	65	65	25	50	11	2900	3	53	3.0	40-50	280
80ZW40-16	80	65	40	16	4	2900	3	50	3.0	13-18	180
80ZW40-16	80	65	40	16	4	1450	3	50	3.0	13-18	200
80ZW50-20	80	65	50	20	5.5	1450	3	50	3.0	13-20	240
80ZW40-25	80	65	40	25	7.5	2900	2	50	3.0	20-25	200
80ZW25-40	80	65	25	40	7.5	2900	2	50	3.0	32-40	200
80ZW65-25	80	65	65	25	7.5	2900	2	52	3.0	20-25	240
80ZW80-20	80	65	80	20	7.5	1450	3	52	3.0	10-20	240
80ZW80-35	80	65	80	35	15	2900	3	45	3.0	30-35	285
80ZW40-50	80	65	40	50	18.5	2900	2	50	3.0	40-50	293
80ZW50-60	80	65	50	60	22	2900	3	55	3.0	48-60	326
100ZW100-15	100	80	100	15	7.5	1450	3	50	4.0	10-15	300
100ZW80-20	100	80	80	20	7.5	1450	3	53	4.0	10-20	300
100ZW100-20	100	80	100	20	11	1450	3	53	4.0	12-20	340
100ZW100-30	100	80	100	30	22	2900	2	53	4.0	25-30	510
100ZW80-45	100	80	80	45	30	2900	2	55	4.0	35-45	560
100ZW80-60	100	80	80	60	45	2900	2	53	4.0	50-60	585
125ZW120-20	125	125	120	20	15	1450	2	55	4.0	8-15	500
150ZW180-14	150	125	180	14	15	1450	3.5	60	5.0	8-14	500
150ZW150-20	150	125	150	20	15	1450	3.5	60	5.0	8-15	500
150ZW200-15	150	125	200	15	18.5	1450	3.5	60	5.0	8-15	550
150ZW200-20	150	125	200	20	22	1450	3	60	5.0	10-20	570
150ZW180-20	150	125	180	20	22	1450	3	60	5.0	10-20	570
150ZW160-30	150	125	160	30	30	1450	3	65	5.0	20-30	680
150ZW180-30	150	125	180	30	37	1450	3	65	5.0	20-30	700
150ZW180-38	150	125	180	38	55	1450	3.5	45	5.0	30-38	800
150ZW150-45	150	125	150	45	55	1450	3.5	45	5.0	35-45	800
200ZW280-14	200	150	280	14	22	1450	3	65	5.0	8-14	820
200ZW280-20	200	150	280	20	37	1450	3	62	5.0	10-20	910
200ZW300-20	200	150	300	20	45	1450	3	59	5.0	15-25	948
200ZW280-28	200	150	280	28	55	1450	3	55	4.8	18-28	1090
250ZW420-20	250	200	420	20	55	1450	2.5	61	6.0	12-20	1150
300ZW800-14	300	250	800	14	55	1450	2.5	65	6.0	8-14	1400

不銹鋼自吸式排污泵故障與排除

故 障	原 因	排除方法
泵不出水	1.泵體內未加儲液或儲液不足 2.吸入管路漏氣 3.電壓過低 4.吸程太高或吸入管路太長 5.機械密封泄漏過大	1.加足 2.消除管路漏氣現象 3.調整電壓 4.降低吸程或縮短管路 5.修理或更換
泵出水不足	1.因使用不當，葉輪流道或吸入管路被堵塞 2.葉輪磨損嚴重 3.功率不足轉速太低	1.消除堵塞物 2.更換葉輪 3.調蝥至額定轉速
泵矂音、振動過大	1.底腳不穩 ， 2.軸承磨損嚴重 3.泵與電機主軸不同軸	1.加固 2.更換軸承 3.調整同軸度
軸承溫度過高	1.潤滑脂變質或干燥 2.軸承損壞	1.更換潤滑脂 2.更換
泵泄漏	1.眹接螺栓松動 2.密封件磨頻	1.固緊 2.更換

不銹鋼自吸式排污泵結構及工作原理

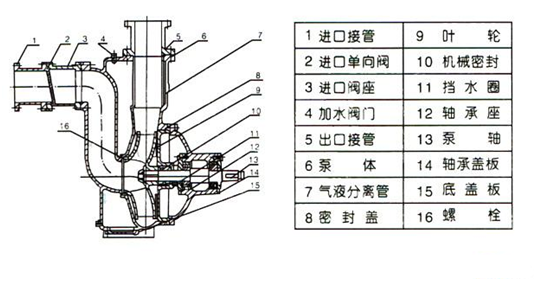

ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動吋，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出.液體通過氣液分離管的網格回流到工作腔，氣體被排出排污泵外，使泵內形成一定的真空度，達到自吸的作用。
不銹鋼自吸式排污泵結構圖
