GW型無堵塞管道排污泵產品概述

GW型無堵塞不銹鋼管道排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機機密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有較高的效率，葉輪經動靜平衡試驗，使泵在運行中無振動。
該排污泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

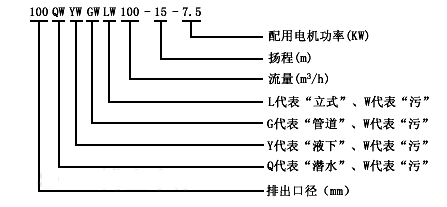

GW型無堵塞管道排污泵型號意義 GW型無堵塞管道排污泵產品特點
1.泵為立式單吸單級離心排污泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。　　
2.泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定　　
3.采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
4.設計合理，配套電機合理，效率高，節能效果顯著。
5.機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
6.水力性能先進，整機效率高，運轉噪音低。
7.在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
8.在使用揚程范圍內使用，保證電機無過載。
GW型無堵塞管道排污泵產品用途
1、工廠商業嚴重污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。
GW型無堵塞管道排污泵使用條件
1、介質溫度不超過+40℃，間歇使用（最長不超過5分鐘）為+70℃，重度為1.0～1.3kg/dm3，PH值在5～ 9范圍內。
2、無內自流循環冷動系統的泵，電機部份露出液面不超過1/2。
3、一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內應用，應在訂貨時另行注明，以便廠家制造。
4、在運行過程電機電流不得超過電機的額定電流。
GW型無堵塞管道排污泵結構示意圖 GW型無堵塞管道排污泵起動前的準備與運行
1.首先檢查外部緊固件是否在運輸中松動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。******能將泵底腳螺絲裝上。
GW型無堵塞管道排污泵故障與排除
1.不銹鋼排污泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
常見故障原因
1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。
2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。
3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。
性能參數表

口徑 mm	型號	流量 m3/h	揚程 m	轉速 r/min	功率 kw
25	25GW6-10-0.75	6	10	2900	0.75
	25GW6-15-1.1	6	15	2900	1.1
32	32GW8-12-0.75	8	12	2900	0.75
	32GW12-15-1.5	12	15	2900	1.1
40	40GW10-10-0.75	10	10	2900	0.75
	40GW8-15-1.1	8	15	2900	1.1
	40GW12-15-1.5	12	15	2900	1.5
	40GW15-20-2.2	15	20	2900	2.2
50	50GW20-7-0.75	20	7	2900	0.75
	50GW10-10-0.75	10	10	2900	0.75
	50GW10-12-1.1	10	12	2900	1.1
	50GW25-10-1.5	25	10	2900	1.5
	50GW20-15-1.5	20	15	2900	1.5
	50GW15-15-1.5	15	15	2900	1.5
	50GW15-20-2.2	15	20	2900	2.2
	50GW15-18-2.2	15	18	2900	2.2
	50GW15-25-2.2	15	25	2900	2.2
	50GW27-15-2.2	27	15	2900	2.2
	50GW30-14-2.2	30	14	2900	2.2
	50GW42-9-2.2	42	9	2900	2.2
	50GW30-10-2.2	30	10	2900	2.2
	50GW20-22-3	20	22	2900	3
	50GW25-18-3	25	18	2900	3
	50GW15-30-3	15	30	2900	3
	50GW25-20-4	25	20	2900	4
	50GW40-15-4	40	15	2900	4
	50GW20-30-5.5	20	30	2900	5.5
	50GW20-40-7.5	20	40	2900	7.5
	50GW25-35-7.5	25	35	2900	7.5
	50GW30-40-7.5	30	40	2900	7.5
65	65GW25-10-1.5	25	10	2900	1.5
	65GW35-7-2.2	35	7	2900	2.2
	65GW30-10-2.2	30	10	290	2.2
	65GW25-15-2.2	25	15	2900	2.2
	65GW37-13-3	37	13	2900	3
	65GW30-22-4	30	22	2900	4
	65GW40-15-4	40	15	2900	4
	65GW25-30-5.5	25	30	2900	5.5
	65GW32-25-5.5	32	25	2900	5.5
	65GW40-30-7.5	40	30	2900	7.5
	65GW30-40-7.5	30	40	2900	7.5
	65GW30-45-11	30	45	2900	11
	65GW35-50-15	35	50	2900	15
	65GW35-60-18.5	35	60	2900	18.5
80	80GW40-7-2.2	40	7	2900/1450	2.2
	80GW43-13-3	43	13	2900	3
	80GW40-15-4	40	15	2900	4
	80GW50-20-5.5	50	20	2900	5.5
80	80GW40-25-5.5	40	25	2900	5.5
	80GW30-30-5.5	30	30	2900	5.5
	80GW65-25-7.5	65	25	2900	7.5
	80GW50-20-7.5	50	20	2900	7.5
	80GW30-40-7.5	30	40	2900	7.5
100	100GW85-10-4	85	10	1450/2900	4
	100GW50-20-5	50	20	1450/2900	5.5
	100GW65-15-5.5	65	15	1450/2900	5.5
	100GW100-10-7.5	100	10	1450/2900	7.5
	100GW85-15-7.5	85	15	1450/2900	7.5
	100GW80-20-7.5	80	20	1450/2900	7.5
	100GW100-15-7.5	100	15	1450/2900	7.5
	100GW100-25-11	100	25	1450/2900	11
	100GW100-30-15	100	30	1450/2900	15
	100GW100-35-18.5	100	35	1450/2900	18.5
150	150GW145-9-7.5	145	9	1450	7.5
	150GW110-15-7.5	110	15	1450	7.5
	150GW200-7-11	200	7	1450	11
	150GW200-10-15	200	10	1450	15
	150GW180-20-18.5	180	20	1450	18.5
	150GW180-25-22	180	25	1450	22
	150GW200-20-22	200	20	1450	22
	150GW240-20-30	240	20	1450	30
	150GW200-25-30	200	25	1450	30
	150GW150-35-37	150	35	1450	37
200	200GW300-7-11	300	7	980	11
	200GW250-11-15	250	11	1450	15
	200GW250-15-18.5	250	15	1450	18.5
	200GW400-10-22	400	10	1450	22
	200GW300-15-22	300	15	1450	22
	200GW400-13-30	400	13	1450	30
	200GW400-18-37	400	18	1450	37
	200GW400-20-45	400	20	1450	45
	200GW400-25-55	400	25	1450	55
250	250GW600-9-30	600	9	980	30
	250GW600-12-37	600	12	980	37
	250GW600-15-45	600	15	1450	45
	250GW600-20-55	600	20	1450	55
	250GW600-25-75	600	25	1450	75
300	300GW800-12-45	800	12	1450	45
	300GW800-15-55	800	15	1450	55
	300GW800-20-75	800	20	1450	75
	300GW950-20-90	950	20	1450	90
	300GW1000-25-110	1000	25	1450	110
350	350GW950-14-55	950	14	980	55
	350GW1260-12-75	1260	12	980	75
	350GW1450-14-90	1450	14	980	90
	350GW1200-20-110	1200	20	980	110
